LTR-EU-2
2-МЕСТНЫЙ ПОРТАТИВНЫЙ КРЕЙТ С ИНТЕРФЕЙСАМИ USB 2.0, ETHERNET И ИСТОЧНИКОМ ПИТАНИЯ

Предзаказ
+
Технические характеристики
Конструктив
Конструктивное исполнение Портативное. Установка на столе или на DIN-рейке (с дополнительным аксессуаром: Крепление DIN-LTR2)
Максимальное количество устанавливаемых модулей LTR 2
Питание крейта Внешнее, в комплекте сетевой адаптер
Напряжение питания крейта +12 В (не стабилизированное в диапазоне от +11 В до +30 В)
Максимальная потребляемая мощность 20 Вт
Габариты крейта (без выступающих частей разъемов) 135x61x189 мм
Габаритные чертежи

Габаритный чертёж

LTR-EU-2-5

Примечание: пара отверстий (c резьбой под винт M4) в нижней крышке корпусе для монтажа крепления на DIN-рейку присутствует во всех выпущенных крейтах, начиная с августа 2016 г.  О возможности аналогичной доработки ранее выпущенных крейтов можно узнать в нашем отделе продаж.
Габаритный размер после присоединения крепления на DIN-рейку

В качестве крепления на DIN-рейку используйте дополнительный аксессуар: Крепление DIN-LTR2

Внимание! Правильная установка на DIN-рейку – только решеткой вентилятора вверх!

Внутренняя архитектура
Интерфейсы USB 2.0 High Speed
Fast Ethernet (100BASE-TX)
Максимальная скорость передачи данных 16 Mбайт/с (по USB 2.0 High Speed)
10,0 Mбайт/с (по Ethernet)
Опорный генератор крейта • Частота 60 МГц
• Стабильность частоты ±50 ppm
Тип процессора Сигнальный процессор Blackfin ADSP-BF537
Объем ОЗУ 32 Mбайт
Возможность обновления прошивок загрузочной Flash-памяти, ПЛИС Есть
Дополнительная возможность низкоуровневого программирования Предоставляется пользователю, имеется возможность подключения JTAG-эмулятора
Тип ПЛИС FPGA типа EP1С30 (загружается при включении, есть возможность пользовательского обновления)
Flash-память данных Несъемная 2 Гбайт (опция)
Гальваноизоляция крейта Изоляция между клеммой заземления крейта и контактами разъемов LTR-модулей 820 В (испытательное напряжение переменного тока синусоидальной формы, частотой 50 Гц и средним квадратическим значением 820 В в течение 1 мин)
Гальваноизоляция Ethernet 1500 В  (50 Гц, 1 мин)
Внешняя синхронизация
Количество входов синхронизации 2
Количество выходов синхронизации 2
Статические параметры входов синхронизации:

• Уровень логического "0", не более 0,5 В
• Уровень логической "1", не менее 2,4 В

(TTL-совместимые входы)

Статические параметры выходов синхронизации: Выходные уровни напряжения соответствуют CMOS/LVTTL (3,3 В), (TTL-совместимые выходы)

Разъём синхронизации

Цепи разъёма синхронизации не имеют гальванической изоляции. Описание сигналов приведено в Руководстве пользователя.

Для организации гальванически изолированного интерфейса синхронизации крейтов LTR-EU, а также интерфейса RS-485/422, может быть применён кабель с приемопередатчиком RS-485/422↔UART.

LTR-EU-2 - малогабаритное многофункциональное конфигурируемое гальванически изолированное внешнее устройство с двумя интерфейсами USB 2.0 (high speed) и Fast Ethernet (100BASE-TX) для задач с относительно небольшим числом контролируемых параметров или каналов управления.

Многофункциональность LTR-EU-2 обеспечивают возможности двух интерфейсных подключений и многочисленные варианты конфигураций устанавливаемых LTR-модулей.

Использование Ethernet-интерфейса позволяет осуществлять ввод информации практически на любом расстоянии от компьютера оператора и избавляет от необходимости применения дополнительных удаленных компьютеров, а готовое программное обеспечение удаленного сбора данных существенно уменьшает трудоемкость реализации прикладных задач.

Автономная работа устройства и самостоятельное пользовательское программирование на уровне встроенного сигнального процессора Blackfin ADSP-BF537 расширяет функциональность изделия и позволяет применять его в качестве автономных контроллеров в динамических задачах с жесткой временной обратной связью.

Высокая программно-аппаратная унификация компонентов модульной системы LTR позволяет опробовать правильность решения прикладной задачи на простых и недорогих вариантах исполнения с последующим максимально упрощенным переходом на более сложные многомодульные варианты системы LTR.

Примеры внедрения

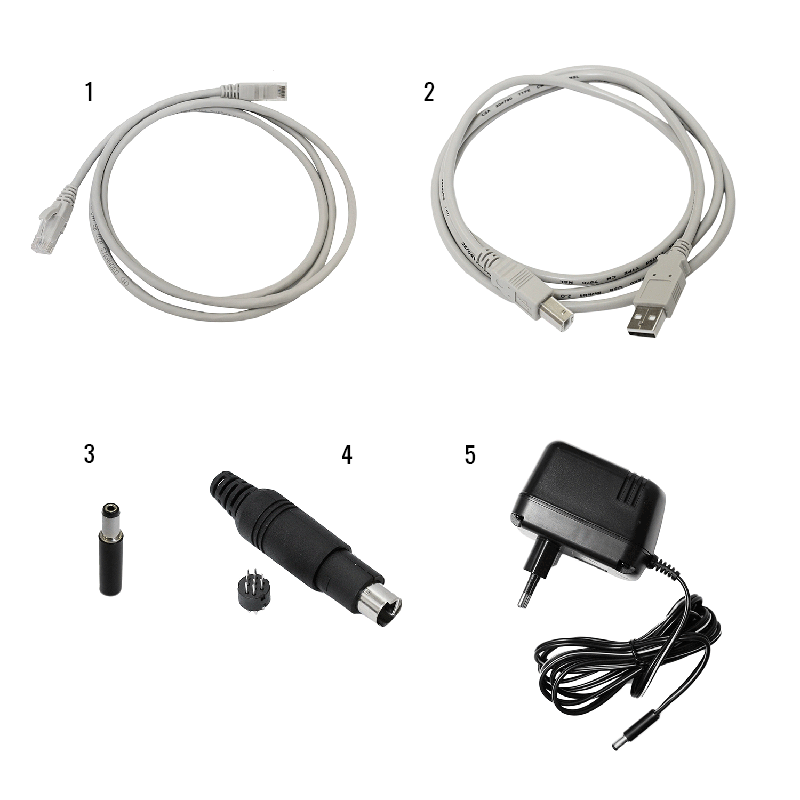

Аксессуары, входящие в комплект поставки
  1. Кабель Ethernet patch cord, длина 1,5 м
  2. Кабель USB 2.0 тип A-B, длина 1,5 м
  3. DJK-10A – для изготовления кабеля подключения внешней цепи питания
  4. MDN-9P – для изготовления кабеля подключения к выходам питания внешнего устройства ±12 В и к выходам ЦАП
  5. Внешний источник питания – сетевой адаптер ~220V
