LPW-305-7
АНАЛИЗАТОР КАЧЕСТВА ЭЛЕКТРОЭНЕРГИИ
| Возможности измерения | |
| Мониторинг качества электрической энергии (ПКЭ) | Измерение в реальном времени всех параметров качества электрической энергии по трем каналам напряжения и трем каналам тока с передачей по интерфейсу Fast Ethernet (100 Мбит/с). |
| Проведение энергоаудита | Измерение с сохранением в энергонезависимой памяти прибора всех параметров качества электрической энергии по трем каналам напряжения и трем каналам тока. Прибор позволяет регистрировать все показатели качества электрической энергии для последующего формирования отчета по ГОСТ 33073-2014 за период до 100 суток в автономном режиме, что позволяет использовать приборы для проведения 7-суточного энергоаудита. |
| Регистрация осциллограмм | Многократное сохранение в энергонезависимой памяти прибора 20 периодов (2048 отсчетов) основной частоты с интервалом дискретизации 200 мкс как по запросу, так и по возникновению заданного события с сохранением предистории. |
| Доступ к ПКЭ через Интернет | Собранная информация передается по сети Ethernet в систему верхнего уровня и может отображаться на экране компьютера, планшета, смартфона или другого устройства. |
| Общие параметры | |
| Питание |
Номинальное напряжение: ~220 В, 50 Гц |
| Cоответствие ЭМС | ГОСТ Р 51522-99 (МЭК 61326-1-97), ГОСТ Р 51317.6.5 |
| Интерфейсы | Fast Ethernet (100 Мбит/с), программный протокол MODBUS |
| Соответствие ГОСТ | Измерение ПКЭ по ГОСТ Р 51317.4.30-2008 класс А. |
| Измерение гармоник | 50 гармоник по каналам измерения напряжения и тока. |
| Диапазон рабочих температур | От -25 до +60 °С |
| Потребляемая мощность | Не более 5 Вт |
| Габаритные размеры | Не более 205x10x65 мм |
| Масса | 0,7±0,2 кг |
| Срок службы | Не менее 10 лет |
| Часы реального времени | Встроенные |
| Приемник GPS для синхронизации с внешней антенной (опция) | Встроенный |
Применение LPW-305-7 предполагает использование внешних трансформаторов тока (ТТ), а при подключении к линии с напряжением более 0,4 кВ, – внешних трансформаторов напряжения (ТН).
Типичными являются случаи применения ТТ и ТН c классом точности 0,5S или 0,2S.
В качестве ТТ возможно использовать токовые клещи (ТК) с выходом по току. В этом случае все указанные требования к ТТ относятся также и ТК.
Портативный анализатор качества электроэнергии LPW-305-7 предназначен для мониторинга и контроля показателей качества электрической энергии (ПКЭ) в соответствии с ГОСТ 30804.4.30-2013 и ГОСТ 32144-2013. Прибор является исполнением модели LPW-305, и предназначен для установки в местах, где визуальное считывание информации невозможно или нецелесообразно.
LPW-305-7 применим в однофазных и трёхфазных сетях переменного тока частотой 50 Гц. Собранная информация передается по сети Ethernet (интерфейс Fast Ethernet 100 Мбит/с, MODBUS) в систему верхнего уровня.
LPW-305-7 оснащён встроенным Flash накопителем для сбора данных для последующего анализа нештатных ситуаций при помощи встроенного механизма формирования отчёта и удобного графического визуализатора. К прибору прилагается программа монитор-регистратор ПКЭ LPW-Studio под MS Windows и Linux. Питание прибора - от 110 В до 265 В, что обеспечивает работу даже при авариях в сети. В комплект поставки входят токосъемные клещи на 500 А.

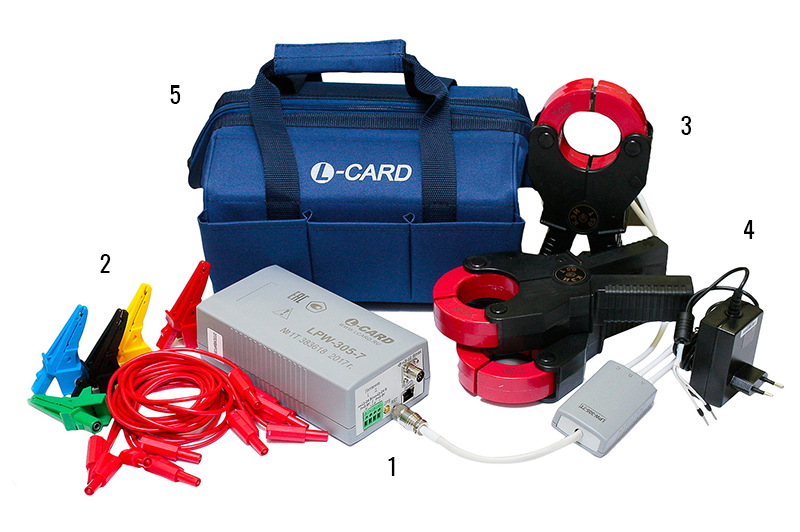

- Прибор LPW-305-7
- Комплект проводов с цветными зажимами типа «крокодил»
- Токосъемные клещи 500 А с адаптером LPW-305-7T
- Внешний источник питания – сетевой адаптер ~220V
- Сумка-кейс
Сертификаты
-
type_lpw305.pdf (размер: 1 554 108 байт, дата: 28.01.2019)
Описание типа на многофункциональный прибор измерения параметров качества электроэнергии LPW-305.
Описания
-
decl_lpw305.pdf (размер: 576 161 байт, дата: 02.03.2016)
Декларация о соответствии трeбoвaниям Таможенного Союза
-
mp_lpw305.pdf (размер: 1 540 270 байт, дата: 03.08.2016)
Методика поверки на многофункциональный прибор измерения параметров качества электроэнергии LPW-305.
-
power_quality.pdf (размер: 597 060 байт, дата: 02.08.2016)
Рекламная брошюра.
-
re_lpw305.pdf (размер: 2 097 118 байт, дата: 25.09.2019)
Руководство по эксплуатации на многофункциональный прибор измерения показателей качества электроэнергии LPW-305.
Программное обеспечение под Windows
-
instlpws2.exe (размер: 70 733 872 байт, дата: 27.02.2020)
Программа LPW-Studio2. Программа регистрации, отображения показателей качества электроэнергии (ПКЭ), измеряемых прибором LPW-305.
-
lpw_modbusmap.pdf (размер: 345 795 байт, дата: 03.10.2012)
Описание регистров MODBUS многофункционального прибора измерения параметров качества электроэнергии LPW-305
-
lpw_studio2.pdf (размер: 4 812 126 байт, дата: 09.02.2018)
Руководство пользователя на программу-монитор параметров качества электроэнергии, измеряемых прибором LPW-305.
-
udpframe.pdf (размер: 44 494 байт, дата: 18.09.2012)
Описание формата передаваемых LPW-305 UDP-пакетов
Firmware и BIOS
-
lpw-firmware.zip (размер: 98 322 байт, дата: 08.07.2016)
Встроенное программное обеспечение ("прошивка") для LPW-305
