L-502
МНОГОФУНКЦИОНАЛЬНАЯ ПЛАТА АЦП / ЦАП ДЛЯ ШИНЫ PCIE (PCI EXPRESS)
| АЦП | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество каналов | 16 дифференциальных или 32 с "общей землей" | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Разрядность АЦП | 16 бит | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Поддиапазоны измерения входного сигнала | ±10 В, ±5 В, ±2 В, ±1 В, ±0,5 В, ±0,2 В | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальная частота преобразования АЦП |
2 МГц (1,5 МГц при синхронизации частоты преобразования от соседней платы L-502) |
||||||||||||||||||||||||||||||||||||||||||||||||||||
| Устойчивость к перегрузкам входным измерительным сигналом напряжения постоянного тока | ±15 В | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Синхронизация |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
| Собственнй входной шум АЦП при закороченном входе в зависимости от поддиапазона АЦП и коэффициента усреднения отсчётов (Куср) по каждому каналу. |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
| Межканальное прохождение АЦП, дБ |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
| Цифровой сигнальный процессор (L-502-P-G, L-502-P-G-D, L-502-P-G-D-I) | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип | Blackfin ADSP-BF523 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тактовая частота | 530 МГц | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| ОЗУ | 32 Мбайт (SDRAM, 16 бит; 132,5 МГц) | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Интерфейс компьютера с ADSP-BF523 | Независимый, через HOST DMA процессора ADSP-BF523 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Основной интерфейс работы с периферией (АЦП, ЦАП, цифровой ввод/вывод) | SPORT0, >120 Мбит/c, дуплекс | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Гальваническая развязка (L-502-X-G, L-502-X-G-D, L-502-P-G, L-502-P-G-D, L-502-P-G-D-I ) | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Граница гальванической развязки | Между всеми цепями, выходящими на контакты сигнальных разъёмов, и цепями ПК. Металлический корпус разъема DRB-37М гальванически не развязан от ПК. | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытательное напряжение гальванической развязки | 500 В, 50 Гц в течение 1 мин. | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации L-502, в которых присутствует гальваническая развязка | L-502-P-G, L-502-P-G-D, L-502-X-G, L-502-X-G-D | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| ЦАП (L-502-X-X-D, L-502-X-G-D, L-502-P-G-D, L-502-P-G-D-I) | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество выходов напряжения с общей землёй | 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип ЦАП | Инструментальный | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Частота вывода в синхронном режиме | 1 МГц на каждый канал | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Режимы вывода | Синхронный (потоковый) или асинхронный - воспроизведение напряжения постоянного и переменного тока | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Выходной диапазон | ±5 В | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Рабочий выходной ток | Не более 10 мА | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Цифровые входы | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Общее количество цифровых входов общего назначения | 18 (из них два могут быть использованы для синхронизации) | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Режимы ввода данных | Синхронный, асинхронный | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Программное управление включением резисторных подтяжек к высокому логическому уровню | Присутствует | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальная скорость в синхронном режиме | 2 МГц | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диапазон напряжений на цифровых входах |
-0,2...+0,6 В («логический ноль») +2,4...+5,0 В («логическая единица»). |
||||||||||||||||||||||||||||||||||||||||||||||||||||
| Высокоимпедансное состояние при выключенном питании | Присутствует | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Сопротивление резисторной подтяжки | 2,2 кОм относительно +3,3 В (резисторные подтяжки программно включаемые для групп входов) | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Цифровые выходы | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Общее количество цифровых выходов | 16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Управление третьим состоянием выходов | Присутствует | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Режимы вывода данных | Синхронный, асинхронный | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальная скорость в синхронном режиме | 1 Мслов/c | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Тип логики | TTL-совместимая | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Диапазон напряжений на цифровых выходах |
0...+0,4 В («логический ноль») Не менее 2,4 В («логическая единица»), выходные логические элементы с напряжением питания 3,3 В. |
||||||||||||||||||||||||||||||||||||||||||||||||||||
| Рабочий ток выхода |
Не более 8 мА |
||||||||||||||||||||||||||||||||||||||||||||||||||||
| Выходное сопротивление, типичное значение | 110 Ом | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальный ток утечки в рабочем режиме в высокоимпедансном состоянии | ±1 мкА | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Высокоимпедансное состояние при выключенном питании | Отсутствует | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Межмодульная синхронизация | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Топология многомодульных соединений по линиям синхронизации | Последовательная (внутри одного системного блока ПК) | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальное количество синхронизируемых модулей L-502 по последовательной схеме синхронизации | Равно количеству PCIe слотов в материнской плате ПК | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальная длина кабеля межмодульной синхронизации | 40 мм (только до L-502 в соседнем слоте PCIe) | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Количество линий межмодульной синхронизации | 2 витые пары | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Интерфейс с комьютером | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Стандарт | PCIe x1 rev. 1.0 (плата совместима со слотом PCI Express материнской платы любой пропускной способности: x1, x2, x4, x8, x12, x16, x32). | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальная скорость передачи данных по PCIe | 200 Мбайт/с, дуплекс (физическая пропускная способность PCIe-контроллера) | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Разрядность программного слова данных L-502 на PCIe | 32 бит | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Поддержка DMA в режиме BUS MASTER на PCIe | Имеется | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Конструктивные характеристики | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Конструктив | PCI Express CARD x1 стандартной высоты, с кронштейном, менее, чем половинной длины (HALF LENGTH), в соответствии с PCI Express Card Electromechanical Specification rev.2.0. Требует одного посадочного места PCI Express. |
||||||||||||||||||||||||||||||||||||||||||||||||||||
| Габаритные размеры | Не более 150 x 122 x 22 мм | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Масса | Не более 0,15 кг | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Питание внешних цепей | |||||||||||||||||||||||||||||||||||||||||||||||||||||
| Выходы питания внешних аналоговых и цифровых цепей | +15 В, -15 В, +3,3 В. Максимальные токи, снимаемые с выходов, выбираются по критерию непревышения максимальной мощности нагрузки по методике, изложенной в руководстве. | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| Максимальная мощность нагрузки, снимаемой со всех выходов L-502 |
0,4 Вт (L-502-X-X-D, L-502-X-G-D, L-502-P-G-D, L-502-P-G-D-I) 0,8 Вт (L-502-X-X, L-502-X-G, L-502-P-G) |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
АЦП |
|
| Диапазон измерений напряжения постоянного тока | От -10 до +10 В |
|
Пределы допускаемой приведенной (к верхнему значению предела
измерений) основной погрешности измерений напряжения постоянного
тока для пределов:
– 10; 5 и 2 В
– 1 В
– 0,5 В
– 0,2 В
|
±0,05 %
±0,07 %
±0,1 %
±0,2 %
|
| Диапазон измерений напряжения переменного тока в диапазоне частот от 0,01 до 999 кГц |
От 0,2 мВ до 7 В |
| Пределы допускаемой относительной основной погрешности измерений напряжения переменного тока ** |
 XAC – предел измерений напряжения переменного тока; X – значение измеряемого напряжения переменного тока |
| Входное сопротивление постоянному току в одноканальном режиме работы |
Не менее 20 МОм |
| Коэффициент подавления синфазных помех | Не менее 70 дБ |
| Пределы допускаемой относительной основной погрешности частоты преобразований АЦП | ±0,005 % |
| ЦАП (L-502-X-X-D, L-502-X-G-D, L-502-P-G-D, L-502-P-G-D-I) | |
| Диапазон воспроизведений напряжения постоянного тока | От -5 до +5 В |
| Пределы допускаемой приведенной (к верхней границе диапазона воспроизведений) основной погрешности воспроизведений напряжения постоянного тока | ±0,3 % |
| Диапазон воспроизведений напряжения переменного тока синусоидальной формы в диапазоне частот от 0,01 до 300 кГц | От 1 мВ до 3,5 В |
| Пределы допускаемой относительной основной погрешности воспроизведений напряжения переменного тока 2) |
XAC – конечное значение диапазона воспроизведений напряжения переменного тока, XAC = 3,5 В; X – значение воспроизводимого напряжения переменного тока |
| Пределы допускаемой относительной основной погрешности воспроизведений частоты переменного тока | ±0,005 % |
|
Условия эксплуатации |
|
|
Нормальные условия применения |
|
| Температура окружающей среды | 20±5 °С |
| Относительная влажность | От 30 до 80 % |
| Атмосферное давление | От 84 до 106 кПа |
|
Рабочие условия применения L-502-X-X, L-502-X-X-D, L-502-X-G, L-502-X-G-D, L-502-P-G, L-502-P-G-D |
|
| Температура окружающей среды | От +5 до +55 °С |
| Относительная влажность при температуре окружающей среды 25 °С | До 90 % |
| Атмосферное давление | От 70 до 106,7 кПа |
|
Рабочие условия применения L-502-P-G-D-I |
|
| Температура окружающей среды | От -40 до +60 °С |
| Относительная влажность при температуре окружающей среды 30 °С | До 90 % |
| Атмосферное давление | От 70 до 106,7 кПа |
| Пределы допускаемых дополнительных погрешностей измерений напряжения постоянного и переменного тока, воспроизведений напряжения постоянного и переменного тока, частоты переменного тока, частоты преобразований АЦП от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 ºC, в долях от пределов допускаемой основной погрешности | 0,5 |

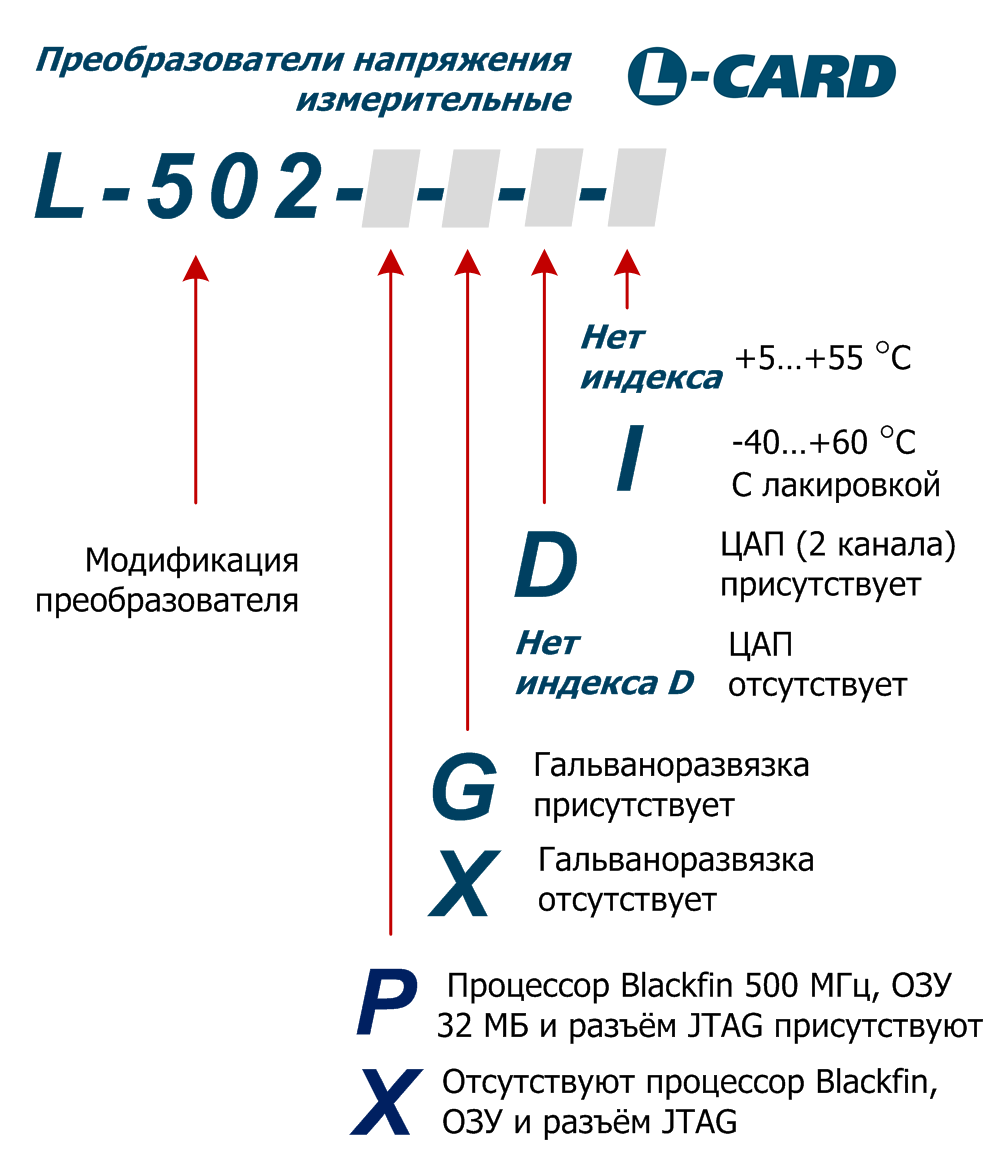

Сиcтема обозначений
Примечание по технически возможным модификациям L-502: При заказе от 40-50 шт. возможен выпуск чисто цифровой модификациии L-502 без аналогового ввода-вывода АЦП/ЦАП по сниженной цене. О заинтересованности в подобной модификации L-502 сообщайте в отдел продаж L-Card.
L-502 - универсальная плата ввода / вывода аналоговых и цифровых сигналов в ПК через интерфейс PCI Express с возможностью их цифровой обработки в реальном времени.
L-502 имеет АЦП 16 бит/ 2 МГц с с диапазоном измерения входного сигнала до ±10 В, позволяющий реализовать многоканальный режим сбора данных: до 32 каналов сбора однофазных сигналов с общей землёй или шестнадцати канальный дифференциальный режим.
18 Каналов цифрового ввода, 16 каналов цифрового вывода, а также наличие двух каналов инструментального ЦАП 16 бит/ 1 МГц в диапазоне до ±5 В даёт возможность использовать плату как универсальное устройство в составе промышленных систем сбора данных.
Устанавливающийся в L-502-P мощный сигнальный процессор Blackfin, позволяет низкоуровневому программисту реализовать собственные алгоритмы, работающие в реальном времени и не зависящие от операционной системы. Практически вся производительность Blackfin (особенно эффективная на задачах ЦОС) отдана под пользовательские задачи обработки.
Индустриальный вариант исполнения с буквенным индексом "I", предназначенный для эксплуатации при температуре -40 до +60 °С, имеет герметизацию плат лакировкой, что повышает устойчивость изделия к воздействию окружающей среды.
- Кожух DP-37С (1 шт.)
- Разъем DB-37F (1 шт.)
- CD с документацией и программным обеспечением (по запросу)
