E20-10
БЫСТРОДЕЙСТВУЮЩИЙ ВНЕШНИЙ МОДУЛЬ ВВОДА-ВЫВОДА НА ШИНУ USB 2.0

52 462.80 Р
Предзаказ
+
Технические характеристики

АЦП

Разрядность АЦП 14 бит
Максимальная частота преобразования АЦП 10 МГц
Поддиапазоны измерения напряжения ±3,0 В; ±1,0 В; ±0,3 В
(независимая настройка для каждого канала)
Тип аналоговых входов АЦП "С общей землёй"экранированный
Нижняя частота полосы пропускания тракта преобразования 0 Гц
Типичное значение верхней частоты полосы пропускания тракта преобразования по уровню -3 дБ

1,2 МГц  (на всех поддиапазонах E20-10, E20-10-D,  E20-10-D-I )

4,5 МГц   (на поддиапазоне ±3,0 В  E20-10-1, E20-10-D-1, E20-10-D-1-I)
5,2 МГц   (на поддиапазоне ±1,0 В  E20-10-1, E20-10-D-1, E20-10-D-1-I)
3,5 МГц   (на поддиапазоне ±0,3 В  E20-10-1, E20-10-D-1, E20-10-D-1-I)

Типичное отношение сигнал-шум канала АЦП 73 дБ
Межканальное прохождение, не более:
 -  на постоянном напряжении
 -  на частоте 1 кГц
 -  на частоте 1 МГц

–70 дБ
–75 дБ
–65 дБ
Устойчивость к перегрузкам входным измерительным сигналом напряжения постоянного тока ±10 В
FIFO буфер данных 8 Мбайт
Режимы синхронизации Частоты преобразования АЦП, старта сбора данных (по цифровому и аналоговым сигналам)
Дополнительные возможности Сбор заданного количества кадров от синхросигнала, задержанный старт на заданное количество кадров и др.
ЦАП (E20-10-D, E20-10-D-1, E20-10-D-I, E20-10-D-1-I)
Количество выходов напряжения с общей землёй 2
Разрядность 12 бит
Время установления 8 мкс
Выходной ток, не более 2 мА
Тип ЦАП Асинхронный
Цифровые входы, выходы и линии синхронизации
Количество входов асинхронного ввода 16 (параллельных, асинхронных, один из них может быть сконфигурирован под двунаправленную линию "синхронизации старта АЦП")
Количество выходов асинхронного вывода 16 (параллельных, асинхронных, с общим разрешением выходов)
Двунаправленная линия “Синхронизация частоты АЦП” 1
Режимы синхронизации старта сбора данных или запуска АЦП По каждой из 2-х двунаправленных линий "Cинхронизации старта АЦП" и "Cинхронизация частоты АЦП" может быть настроен режим синхронизации "внутренний", "внутренний с трансляцией на выход" или "внешний"
Количество каналов синхронного ввода1)  2
Скорость синхронного ввода До 60 Мбит/c
Тип логики TTL (5 В)
Выходные логические уровни

0...+0,4 В («логический ноль»)

Не менее 2,4 В («логическая единица»).

Входные логические уровни

–0,2...+0,6 В («логический ноль»);

+2,4...+5,0 В («логическая единица»).

Питание
Напряжение питания постоянного тока

+8,0 В ... +40 В 2)

Потребляемая мощность

Не более 4,5 Вт

Питание внешних устройств ±12 В (до 35 мА) – выведены на разъем аналоговых сигналов,
+5 В (до 35 мА) – выведено на разъём цифровых сигналов
Габариты       142 x 132 x 40 мм,   Масса – не более 0,3 кг
1) Функция синхронного ввода поддержана в E20-10 ревизии B и старше (в прошивке FPGA версии 2.00.13 или старше). Используется один или два входа синхронизации E20-10 с назначенной альтернативной функцией цифрового синхронного ввода. Возможен синхронный цифровой ввод на фоне ввода данных АЦП.
2) Характеристики приводятся для E20-10 ревизии В.01, которая производится в настоящее время.
Ревизии A и В сняты с производства. Отличия ревизии А, В и B.01 —  см. Руководство пользователя.
Сетевой адаптер питания ~220 В / =12 В  входит в комплект поставки.
Метрологические характеристики 3)


АЦП

Диапазон измерений напряжения постоянного тока От -3 до +3 В
Пределы допускаемой приведенной (к верхнему значению предела
измерений) основной погрешности измерений напряжения постоянного
тока для пределов: 3; 1; 0,3 В
±0,25 %

Диапазон измерений напряжения переменного тока:
- в диапазоне частот от 0,01 до 1000 кГц
- в диапазоне частот свыше 1000 до 4900 кГц (только для E20-10-1,
E20-10-D-1, E20-10-D-1-I)

От 0,3 мВ до 2 В
От 1 мВ до 0,7 В
Пределы допускаемой относительной основной погрешности
измерений напряжения переменного тока 4)

 XAC – предел измерений напряжения переменного тока;
 X – значение измеряемого напряжения переменного тока
Входное сопротивление постоянному току

10±0,5 МОм

Пределы допускаемой относительной основной погрешности частоты преобразований АЦП ±0,005 %
ЦАП (E20-10-D, E20-10-D-1, E20-10-D-I, E20-10-D-1-I)
Диапазон воспроизведений напряжения постоянного тока От -5 до +5 В
Пределы допускаемой приведенной (к верхней границе диапазона воспроизведений) основной погрешности воспроизведений напряжения постоянного тока ±0,3 %

Условия эксплуатации

Нормальные условия применения

Температура окружающей среды 20±5 °С
Относительная влажность От 30 до 80 %
Атмосферное давление От 84 до 106 кПа

Рабочие условия применения E20-10, E20-10-D, E20-10-1, E20-10-D-1
(ГОСТ 22261-94, группа 3 с расширенным диапазоном рабочих температур)

Температура окружающей среды От +5 до +55 °С
Относительная влажность при температуре окружающей среды 25 °С До 90 %
Атмосферное давление От 70 до 106,7 кПа

Рабочие условия применения E20-10-D-I, E20-10-D-1-I
(ГОСТ 22261-94, группа 4 с расширенным диапазоном рабочих температур)

Температура окружающей среды От -40 до +60 °С
Относительная влажность при температуре окружающей среды 30 °С До 90 %
Атмосферное давление От 70 до 106,7 кПа
Пределы допускаемых дополнительных погрешностей измерений  напряжения постоянного и переменного тока, воспроизведений напряжения постоянного тока, частоты преобразований АЦП от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 ºC, в долях от пределов допускаемой основной погрешности 0,5
_________
3) Метрологические характеристики в полном объеме приведены в описании типа СИ.
4) В диапазоне частот сигнала свыше 20 кГц пределы допускаемой погрешности увеличиваются.

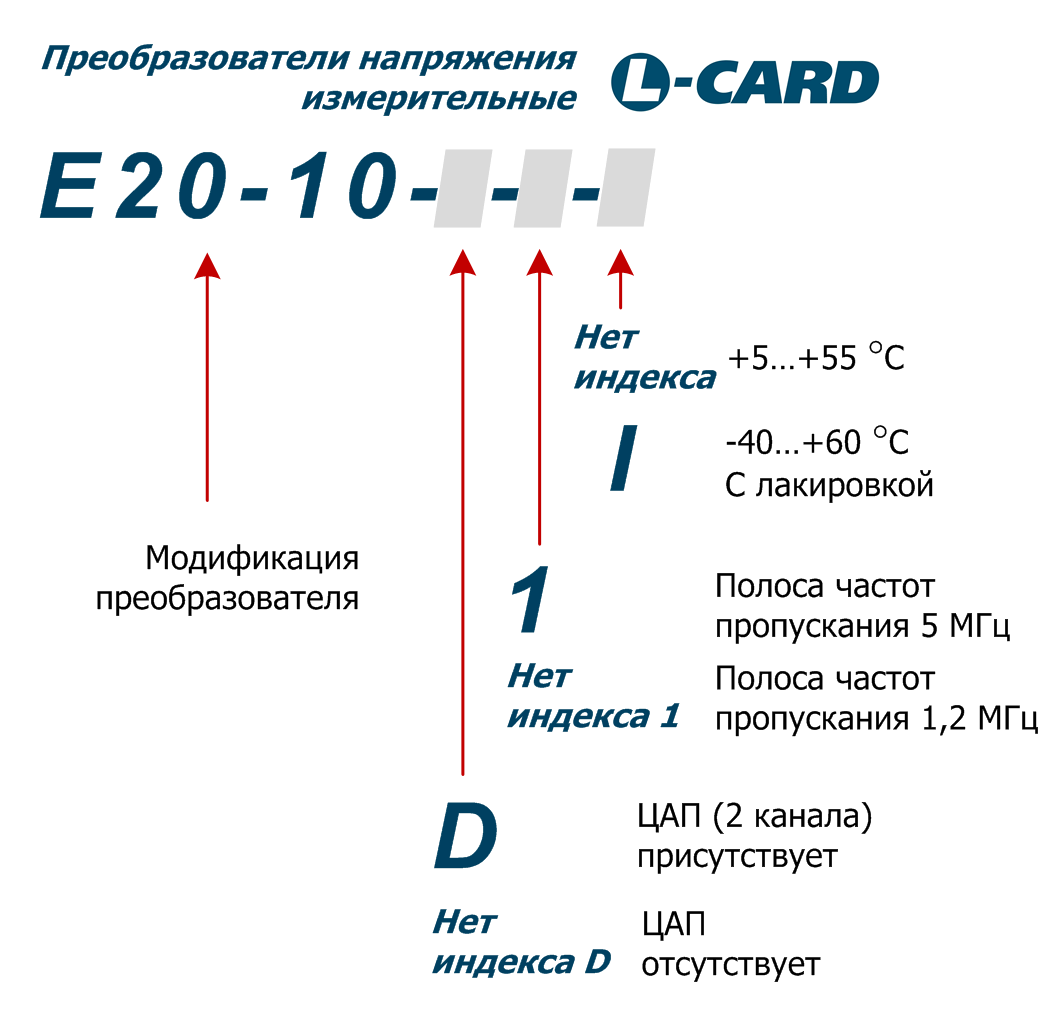

Система обозначений E20-10

E20-10 - быстродействующий модуль АЦП, с наличием USB интерфейса для подключения к ПК.

Е20-10 имеет 4 канала АЦП 14 бит/ 10 МГц с функцией мультиплексирования, 16 каналов цифрового ввода и вывода, совместимые с TTL логикой, а также 2 канала ЦАП 12 бит/ ±5 В.

Предназначен для построения многоканальных скоростных систем сбора данных, а также цифрового управления и контроля состояния внешних устройств.

Внимание! Индустриальный вариант исполнения требует новой прошивки 2.01.11 FPGA (Файл e2010m.pld размером 42288 байт с датой создания 04.07.17). Если Вы применяете собственное ПО для E20-10, в котором невозможно изменить файл прошивки e2010m.pld, то применять индустриальный E20-10 с этим ПО (без его перекомпиляции) будет некорректно.

Примеры внедрения
Аксессуары, входящие в комплект поставки
  1. Кабель USB 2.0 тип A-B, длина 1,5 м (1 шт.)
  2. Кожух DP-37С (1 шт.)
  3. Разъем DB-37М (1 шт.)
  4. MDN-9P – для изготовления кабеля подключения к выходам питания внешнего устройства ±12 В и к выходам ЦАП (1 шт.)
  5. DJK-10A – для изготовления кабеля подключения внешней цепи питания (1 шт.)
  6. Внешний источник питания – сетевой адаптер ~220V (1 шт.)
  7. CD с документацией и программным обеспечением (по запросу)
